STC8H8K64U单片机-点灯

学前准备

下载keil5开发工具：https://software.share888.top/note/devtool/detail/keil.html

下载stc-isp 烧录工具：https://software.share888.top/note/devtool/detail/stc-isp.html

我用的板子是打狗棒的板子，淘宝20元左右。教程如下：https://www.stcai.com/hxgnsyb

创建第一个点灯工程

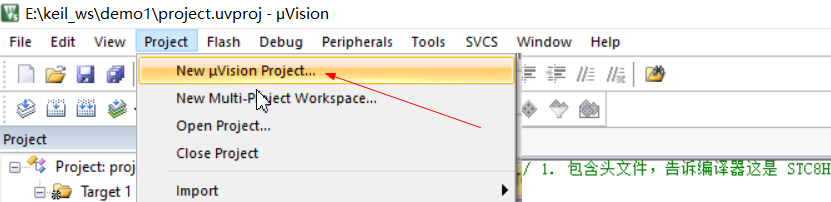

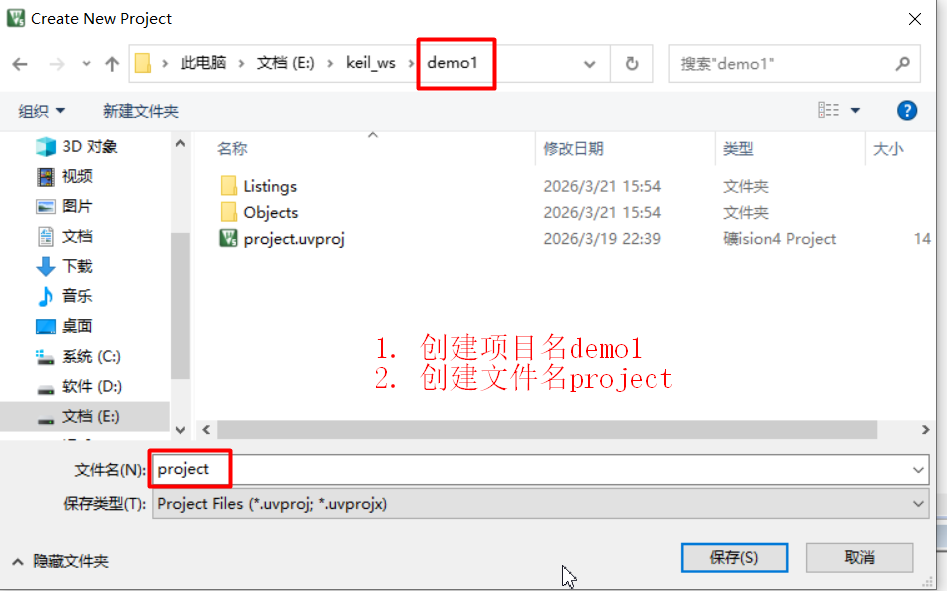

1. 打开keil软件，新建一个keil项目，选择合适的目录

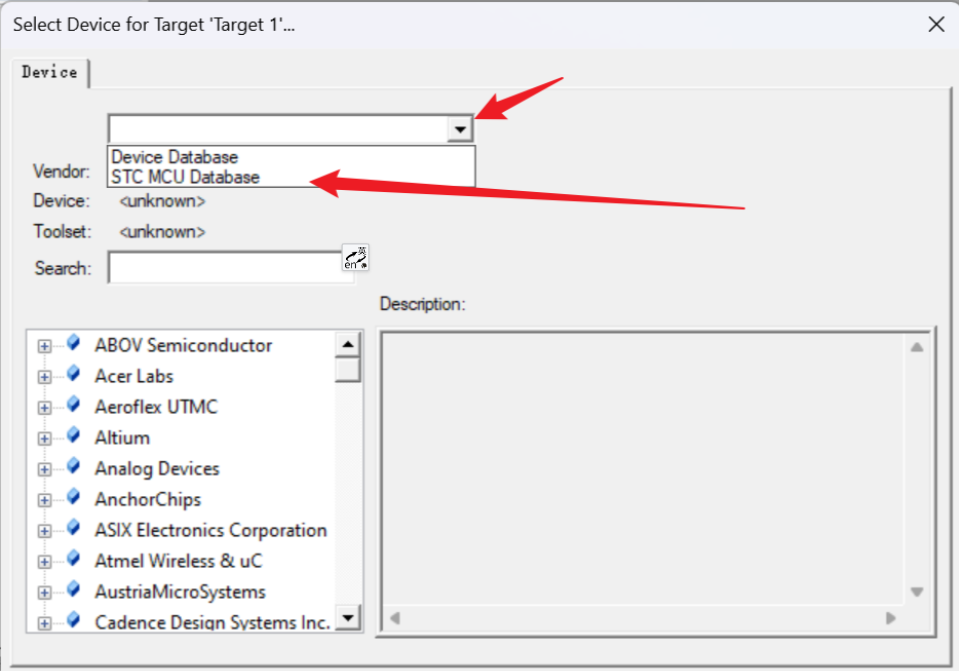

2. 点击下拉框中，如果出现STC MCU Database，说明环境导入成功

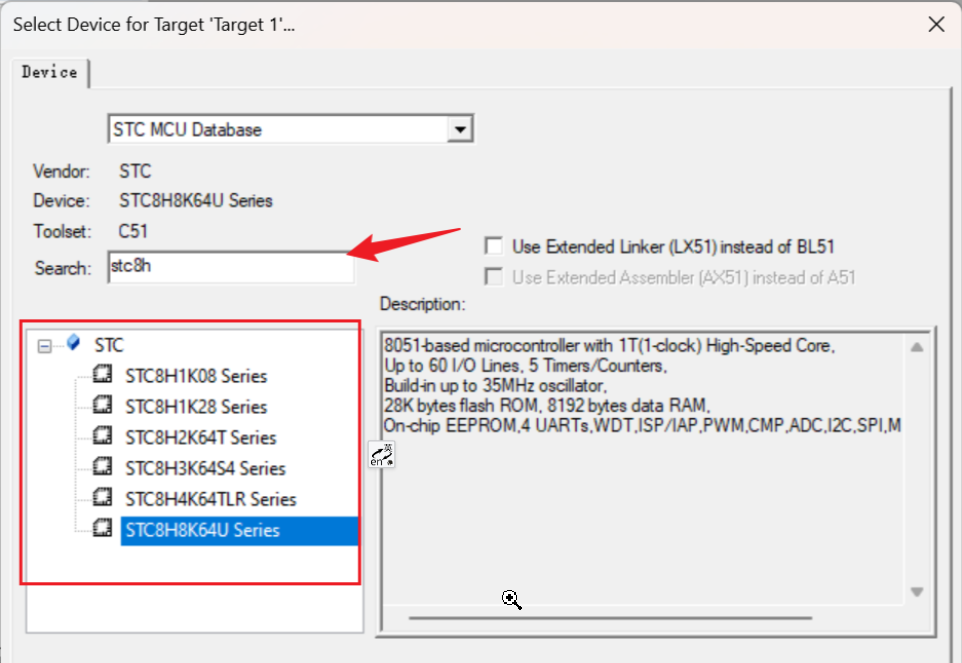

3. 可通过搜索框搜索到stc相关芯片信息

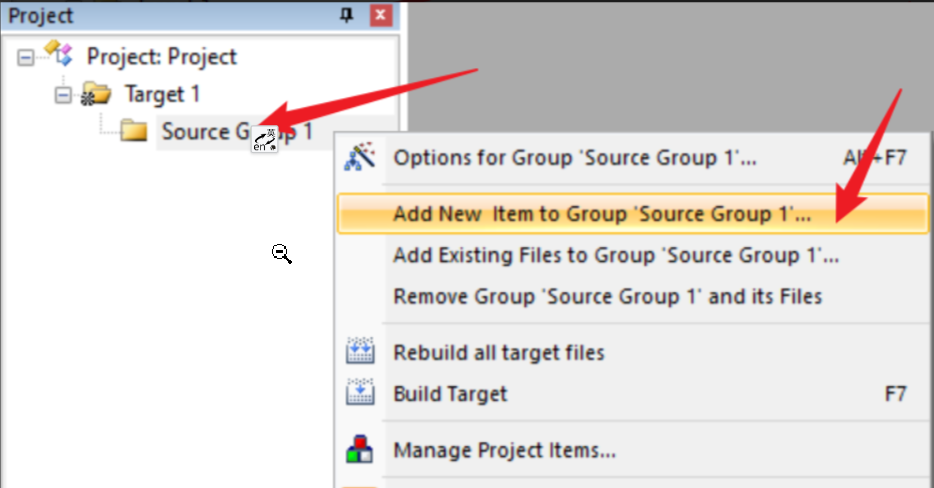

4. 在源码目录，右键打开操作面板，选择Add New Item to Group ...

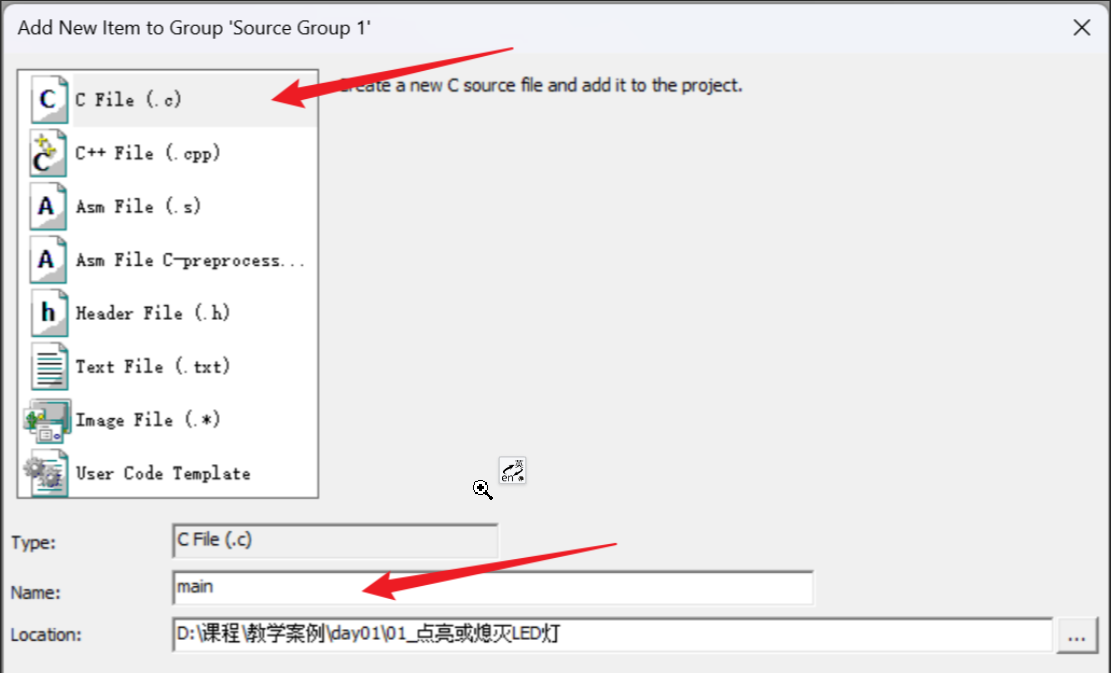

新建main.c文件。根据面板提示，选择C File,确定好文件名称，当前的文件名称为main。

Add完成后，在源码目录中会多一个 main.c文件

在 main.c中编写代码，实现main函数. 将下面的代码烧录到单片机就行了。正常灯就会亮

#include <STC8H.H>  // 1. 包含头文件，告诉编译器这是 STC8H 系列芯片


void main()
{
	// 1. 先配置模式 (强推挽)
    P2M0 = 0xFF; P2M1 = 0x00;
    // 3. 控制灯的状态
    // 大多数开发板是“低电平点亮” (0 = 亮, 1 = 灭)
    // 如果这句代码灯没亮，试着改成 LED = 1;
    P20 = 0 ;

    // 4. 死循环，让程序停在这里，保持灯一直亮着
    while(1)
    {
        // 什么都不做，就让它亮着
     }


}

让灯闪烁

很简单，直接上代码

#include <STC8H.H>
#include <intrins.h> // 用于 _nop_()

/**
 * @brief 精准延时 1 毫秒 (基于 24MHz 1T 架构)
 *        适用于 STC8H, STC8Y, STC8A 等系列
 */
void Delay1ms()		//@24.000MHz
{
	unsigned char i, j;

	_nop_(); // 微调，对齐周期
	i = 24;  // 这些系数是专为 24MHz 计算的
	j = 169;
	do
	{
		while (--j);
	} while (--i);
}

/**
 * @brief 通用毫秒延时
 * @param ms 延时毫秒数
 */
void Delay_ms(unsigned int ms)
{
    unsigned int k;
    for(k = 0; k < ms; k++)
    {
        Delay1ms();
    }
}

void main()
{
    // 配置强推挽
    P2M0 = 0xFF;
    P2M1 = 0x00;

    while(1)
    {
        P2 = 0xFE;      // P2.0 亮
        Delay_ms(1000); // 延时 1 秒

        P2 = 0xFF;      // P2.0 灭
        Delay_ms(1000); // 延时 1 秒
    }
}

流水灯效果

#include <STC8H.H>
#include <intrins.h> // 用于 _nop_()

// ==========================================
// 精准延时函数 (适配 24MHz)
// ==========================================
void Delay1ms()		//@24.000MHz
{
	unsigned char i, j;
	_nop_();
	i = 24;
	j = 169;
	do
	{
		while (--j);
	} while (--i);
}

void Delay_ms(unsigned int ms)
{
    unsigned int k;
    for(k = 0; k < ms; k++)
    {
        Delay1ms();
    }
}

// ==========================================
// 主函数
// ==========================================
void main()
{
    // 1. 配置 P2 口为 强推挽输出 (让灯更亮，驱动能力更强)
    // 0xFF = 1111 1111 (所有引脚都设为强推挽)
    P2M0 = 0xFF;  // 1111 1111
    P2M1 = 0x00;  // 0000 0000

    while(1)
    {
        // --- 第1步：点亮第1个灯 (最右边/最低位) ---
        // 二进制: 1111 1110  (只有最后一位是0，灯亮)
        // 十六进制: 0xFE
        P2 = 0xFE;  // 1111 1110
        Delay_ms(500); // 延时 0.5 秒

        // --- 第2步：点亮第2个灯 ---
        // 二进制: 1111 1101  (倒数第二位是0，灯亮)
        // 十六进制: 0xFD
        P2 = 0xFD;  // 1111 1101
        Delay_ms(500);

        // --- 第3步：点亮第3个灯 ---
        // 二进制: 1111 1011
        // 十六进制: 0xFB
        P2 = 0xFB;  // 1111 1011
        Delay_ms(500);

        // --- 第4步：点亮第4个灯 ---
        // 二进制: 1111 0111
        // 十六进制: 0xF7
        P2 = 0xF7;  // 1111 0111
        Delay_ms(500);

        // --- 第5步：点亮第5个灯 ---
        // 二进制: 1110 1111
        // 十六进制: 0xEF
        P2 = 0xEF;  // 1110 1111
        Delay_ms(500);

        // --- 第6步：点亮第6个灯 ---
        // 二进制: 1101 1111
        // 十六进制: 0xDF
        P2 = 0xDF;  // 1101 1111
        Delay_ms(500);

        // --- 第7步：点亮第7个灯 ---
        // 二进制: 1011 1111
        // 十六进制: 0xBF
        P2 = 0xBF;  // 1011 1111
        Delay_ms(500);

        // --- 第8步：点亮第8个灯 (最左边/最高位) ---
        // 二进制: 0111 1111
        // 十六进制: 0x7F
        P2 = 0x7F;  // 0111 1111
        Delay_ms(500);

        // (可选) 全灭停顿一下，效果更清晰
        P2 = 0xFF;  // 1111 1111 (全灭)
        Delay_ms(200);
    }
}

按键点灯

也很简单，重点是知道那个是按键的地址

#include <STC8H.H> // 这个文件里包含了所有寄存器的绝对地址

// 定义按键的“位地址”
// 语法：sbit 变量名 = 寄存器名 ^ 位数;
sbit KEY_S4 = P3^3;

void main()
{
	// 1. 配置 P1 口为 强推挽输出 (让灯更亮，驱动能力更强)
    // 0xFF = 1111 1111 (所有引脚都设为强推挽)
    P1M0 = 0xFF;  // 1111 1111
    P1M1 = 0x00;  // 0000 0000


    while(1)
    {
        // 现在你可以像使用变量一样使用它
        if (KEY_S4 == 0)
        {
            // 按键按下了
			P10 = 0;
        }else{

			P10 = 1;
		}
    }
}

问题

sbit和sfr 的作用

在 STC8（以及所有基于 8051 内核的单片机，如 STC89, STC12, STC15 等）的 C 语言开发环境（通常是 Keil C51）中，sfr 和 sbit 确实是独有的扩展关键字

简单来说，它们是用来给硬件寄存器起别名的，让你能用人类可读的名字去控制硬件，而不是去记复杂的十六进制地址

sfr (Special Function Register)

• 含义：特殊功能寄存器。
• 作用：用来定义一个**8 位（1 字节）**的硬件寄存器。
• 场景：当你需要操作整个端口（如 P1 口所有引脚）、配置定时器模式、设置串口波特率时，你操作的是一个完整的 8 位寄存器。
• 例子：

  // 告诉编译器：名字叫 P1 的变量，对应的是地址为 0x90 的硬件寄存器
  sfr P1 = 0x90;

  // 现在你可以像操作普通变量一样操作它
  P1 = 0xFF; // 把 P1 口 8 个引脚全部设为高电平

sbit (Special Bit)

• 含义：特殊功能寄存器的位。
• 作用：用来定义某个 sfr 寄存器中的某一位（1 个 bit）。
• 场景：当你只需要控制某一个具体的引脚（如 P1.0 接的 LED），或者只关心某个状态标志位（如溢出标志 OV）时。
• 例子：

  // 方法一：基于已定义的 sfr 来定义位 (推荐)
  // 意思是：LED 这个名字，代表 P1 寄存器的第 0 位
  sbit LED = P1^0;

  // 方法二：直接指定绝对地址 (较少用，需查手册)
  // P1.0 的位地址通常是 0x90
  sbit LED = 0x90;

  // 使用
  LED = 0; // 只把 P1.0 拉低，其他引脚不变

---

sfr 和 sbit 的核心区别

特性	sfr	sbit
操作对象	整个字节 (8 位)	单个位 (1 位)
数据宽度	8 bit (0 ~ 255)	1 bit (0 或 1)
典型用途	一次性控制整个端口、设置寄存器配置值	控制单个 GPIO 引脚、读取单个状态标志
赋值范围	0x00 到 0xFF	0 或 1 (真/假)
定义依赖	独立定义，直接对应物理地址	通常依赖于 sfr 定义，或者直接指定位地址
代码示例	P1 = 0x0F; (改变 8 个引脚)	LED = 1; (只改变 1 个引脚)
底层原理	映射到 SFR 区的一个字节地址	映射到 SFR 区的一个位地址 (51 单片机特有的位寻址功能)

---
